Wideband Omni-directional Antenna

BOWTIE

  • BETSO
  • Made in the Czech Republic

Wideband Omni-directional Antenna

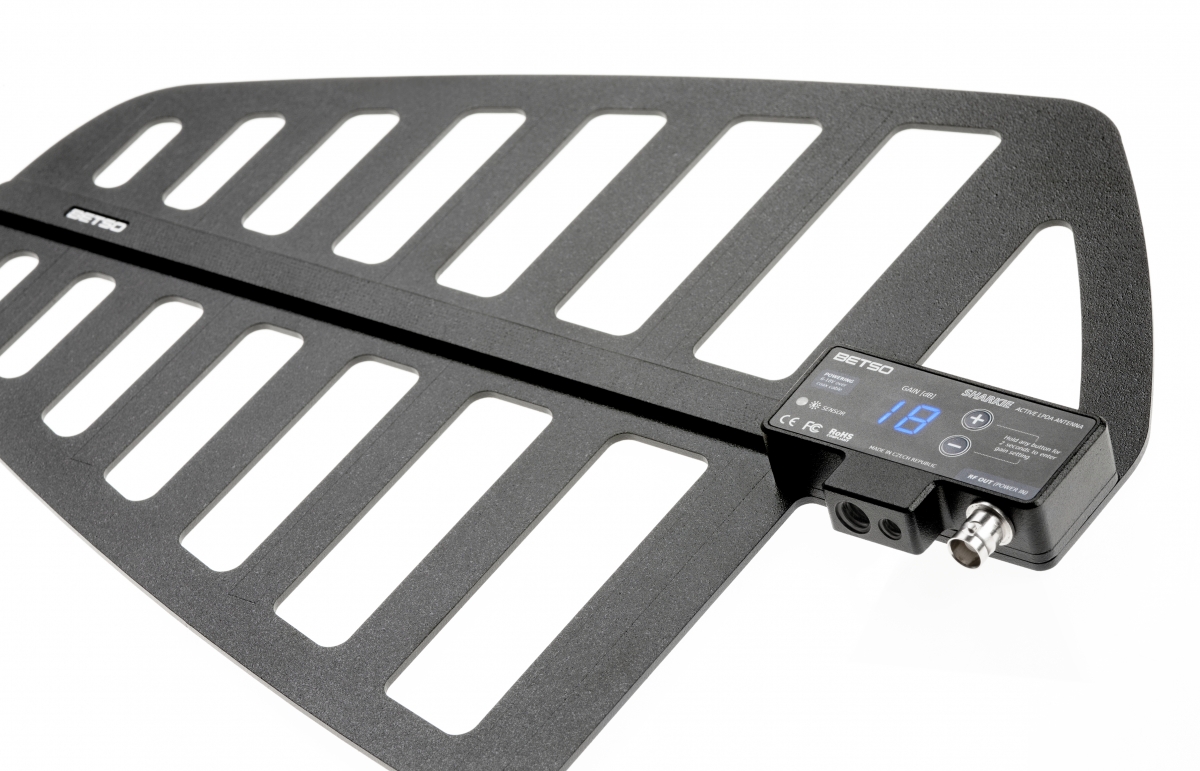

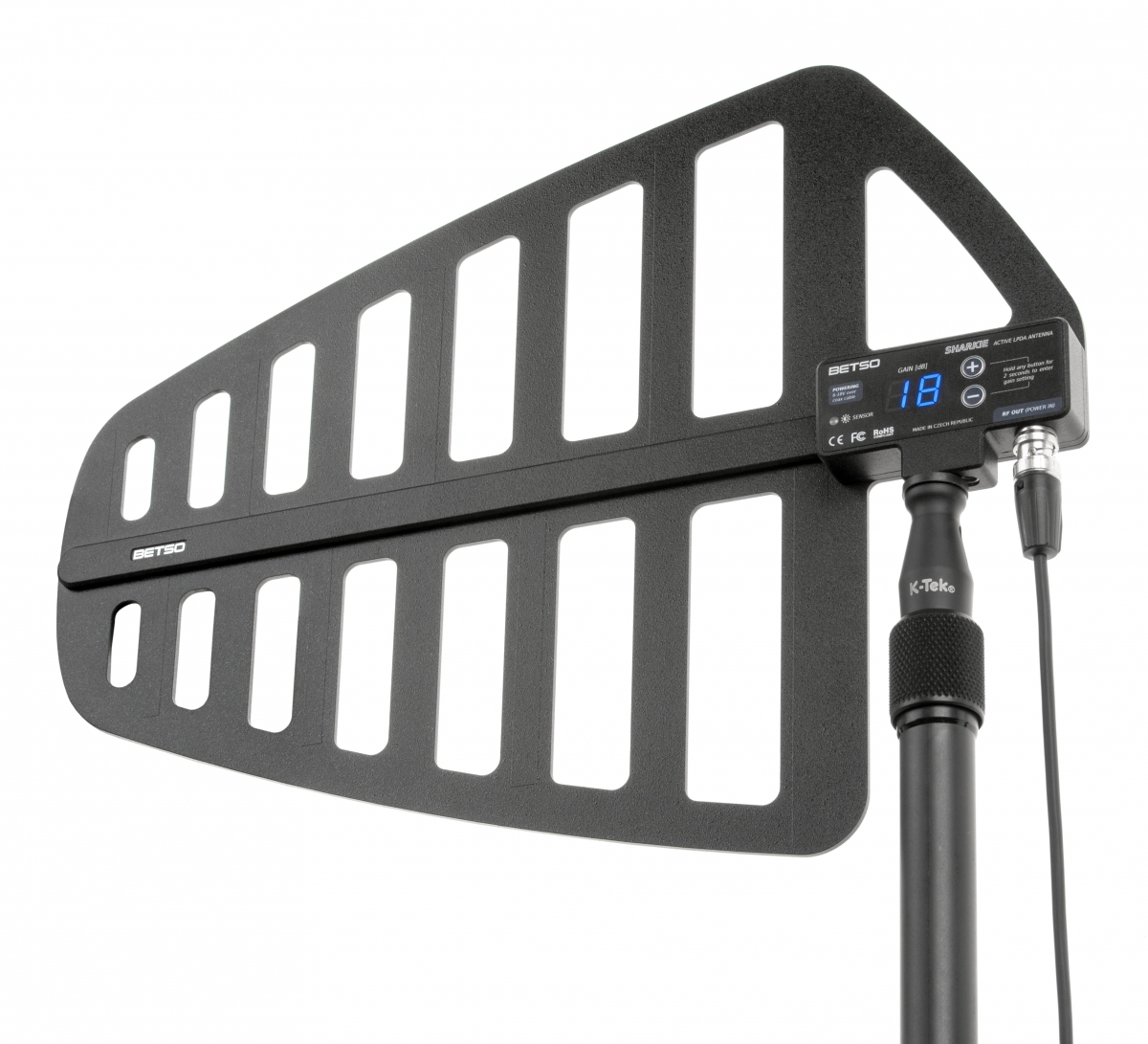

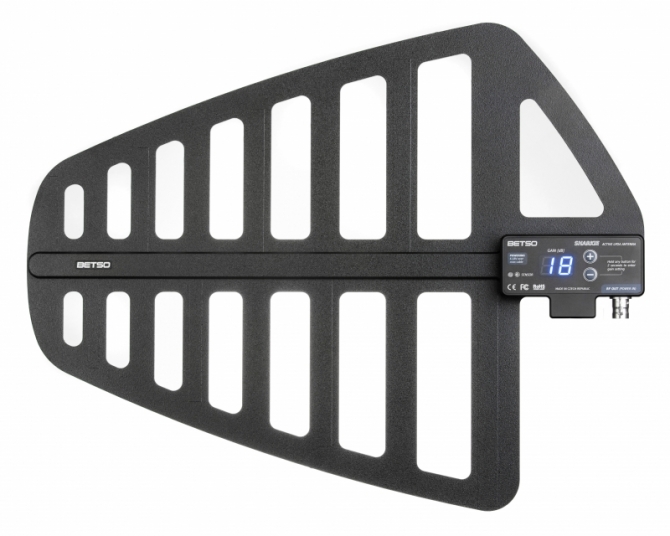

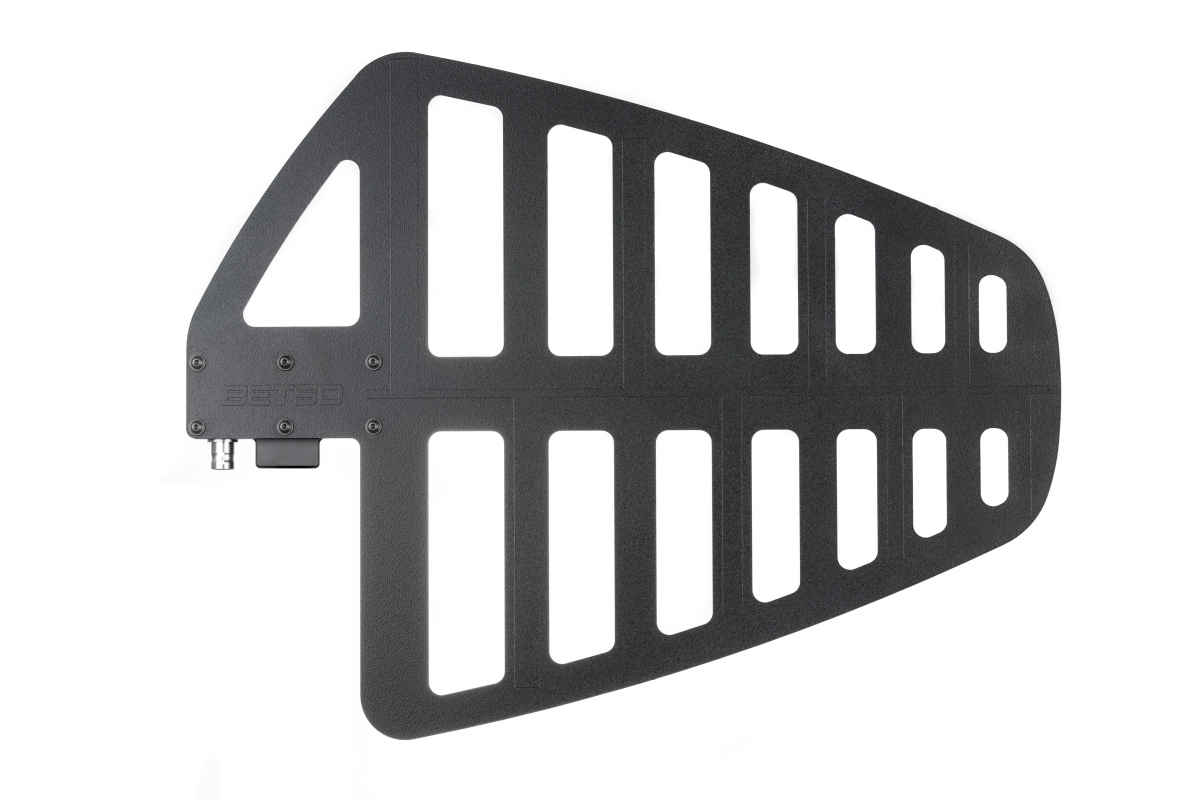

SHARKIE는 컴팩트한 광대역 UHF 액티브 수신기 안테나로 LPDA(Log Period Dipole Array) 구조와 카디오이드 지향성 제품입니다.
쉬운 게인 설정으로 현장에서 가변 동축 케이블로 인한 손실 보상에 이상적인 초저소음 증폭기입니다.
견고한 디자인으로 실내 및 실외 사용에 적합합니다.

기능 및 특성

      • 초저소음 증폭기 : – 9 dB ~ + 18 dB 이득을 제공

    – 안테나에 내장된 저소음 증폭기는 안테나에서 수신기까지 다양한 길이의 동축 케이블 사용이 가능하도록 합니다. 길이가 긴 케이블을 사용할때는 게인을 증가하여 손실을 보상하고, 짧은 길이의 케이블을 사용하거나, 강한 입력 신호를 수신하거나 또는 네거티브 게인(negative gain)인 경우에도 수신기의 입력 범위를 초과하지 않도록 조절합니다.
    – 증폭기는 1 dB 간격으로 – 9 dB ~ + 18 dB 사이에서 쉽게 조정이 가능합니다.

      • 뛰어난 파라미터(Parameter)

    – SHARKIE 안테나의 유니크한 장점은 뛰어난 RF 파라미터입니다.
    – 1.2 미만의 전압 정재파비(V.S.W.R) 비율은 뛰어난 신호 전력 수신을 보장합니다. 높은 3차 인터셉트 포인트 IP3 >34 dBm로 뛰어난 선형성을 제공하며, 소음 수치 0.75dB의 초저소음 앰프 IC를 제공합니다.

      • 불필요한 스펙트럼 제거를 위한 고효율 입력 필터

    – SHARKIE 고효율 인풋 필터는 워키토키, FM라디오, WiFi 및 블루투스 장치와 휴대폰 등과 같은 무선 시스템의 주요 주파수 범위를 벗어난 대역의 다른 신호와 수신기의 상호 변조를 방지합니다. 무선 시스템의 성능은 드롭아웃(dropout)이 적을수록 좋습니다.

      • 플러그 앤 플레이

    내장 앰프 게인의 프리셋은 전원을 켤 때 내장된 LED 디스플레이에 표시되며, 필요한 경우 상시 판독 할 수 있도록 계속 표시됩니다. 또한, 자동 밝기 설정 기능이 있어 사용하는 공간의 상황에 따라 밝기를 조정하여 사용가능합니다. 자동 밝기 기능은 고정값을 설정하여 비활성화하거나 앰프가 작동하는 동안에는 디스플레이를 완전히 끌 수 있습니다. 이 모드에서 설정을 변경하거나 사전 설정된 게인 판독을 위해 버튼을 누르면 디스플레이가 일시적으로 켜집니다.

      • 견고한하고 뛰어난 제품 품질

    경량 안테나는 유리 강화 에폭시 라미네이트 구조로 일상적인 사용에 뛰어난 내구성을 보장합니다. 증폭기는 CNC 가공 알루미늄 합금으로 만들어졋으며 방수 기능이 뛰어납니다.

Technical Data

  • Frequency range : 470 MHz to 850 MHz
  • Input filters attenuation : High below 450 MHz (for example -82dB @ 100 MHz)
    High above 870 MHz (for example -35dB @ 2.4 GHz)
  • Antenna gain : 8 dB of avarage gain (peak 9 dB)
  • Antenna directivity : Cardioid
  • Antenna polarization : Linear
  • Amplifier gain : -9 to 18 dB
  • Amplifier IC noise : Ultra low noise < 0.75 dB
  • Antenna VSWR : Excellent < 1.2 (max. 0.8% of received signal power is reflected)
  • Amplifier IP3 : Very high > 34 dBm
  • Display : Bright blue LED with automatic or manual brightness settings and stand-by mode
  • Powering : External powering 5 – 20 V DC
  • Current consumption : 35 mA *
  • Mechanic construction : CNC milled, anodized aluminium alloy and glass-reinforced epoxy laminate
  • Mounting : 1/4″ and 3/8″ threads
  • Dimensions (h x w x d) : 275 x 350 x 21 mm (10.83″ x 13.78″ x 0.82″)
  • Weight : approx. 320 g (0.7 lb.)

Antenna Polar Pattern
